Especificações

• Disponibilidade 3 unid.
• Marca ABB

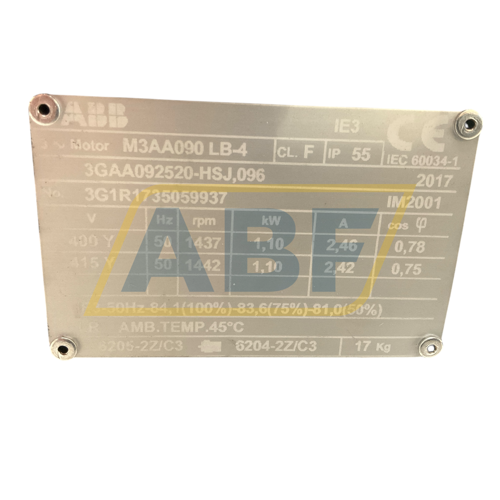

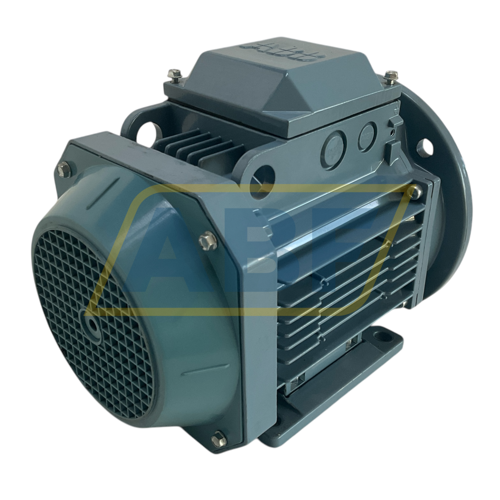

• Número do artigo 3GAA092520-HSJ ABB
• Categoria Motores trifásicos

Peso e dimensões

• Peso (kg) 16.8

Características do produto

• Potência nominal (kw) 1.1
• Velocidade a 50 Hz (rpm) 1500 / 4 polos
• Frequência 50 Hz
• Eficiência energética IE3 = premium
• Montagem B35 (pé + flange externo)
• Freio No Brake
• Classe IP IP55
• À prova de explosão (Atex) Sem proteção
• Dimensão da carcaça (IEC) 90

Características detalhadas do produto

• Tensão 220-230VD / 380-400VY
• Tamanho da carcaça (IEC) 90
• Diâmetro do eixo (mm) 24
• Material da caixa de mancal Alu
• CA/CC AC
• Standard IEC
• Altura do eixo IEC em JDE 090
• Comprimento do eixo (mm) 50
• Largura da chaveta do eixo (mm) 8
• Comprimento da chaveta do eixo (mm) 40
• Furo do eixo roscado M8
• Altura do eixo, montagem B3 (mm) 90
• Largura dos furos dos pés, montagem B3 (mm) 140
• Comprimento dos furos dos pés, montagem B3 (mm) S=286, M=311
• Diâmetro dos furos do pé (mm) 10
• Flange do diâmetro externo - B5/V1/B35/V3 (mm) 200
• Flange centralizado B5/V1/B35/V3 (mm) 130
• Diâmetro primitivo B5/V1/B35/V3 (mm) 165
• Número de furos do flange 4
• Diâmetro dos furos do flange B5/V1/B35/V3 (mm) 12
• Diâmetro primitivo B14/B34/V18/V19 (mm) 115
• Furos roscados do flange B14/B34/V18/V19 M8
• Flange do diâmetro externo - B14/B34/V18/V19 140
• Flange centralizado B14/B34/V18/V19 (mm) 95
