Afdichting
2RS - rubberen afdichting aan twee zijden
Excenterring
E - excenterring met inbusbevestiging
Loopvlak
Standaard
Data van Schaeffler (medias)
Pasdiameter rolpen / pen (d 1) mm
20
Breedte (b) mm
66
Basis dynamische radiale belasting (C r w)
24400
Basis statische radiale belasting (C 0r)
31000
Snelheid bij permanente vetsmering (n D G)
3800
ECLASS number
23-05-15-02
ECLASS2 number
23-05-15-02
Medias omschrijving

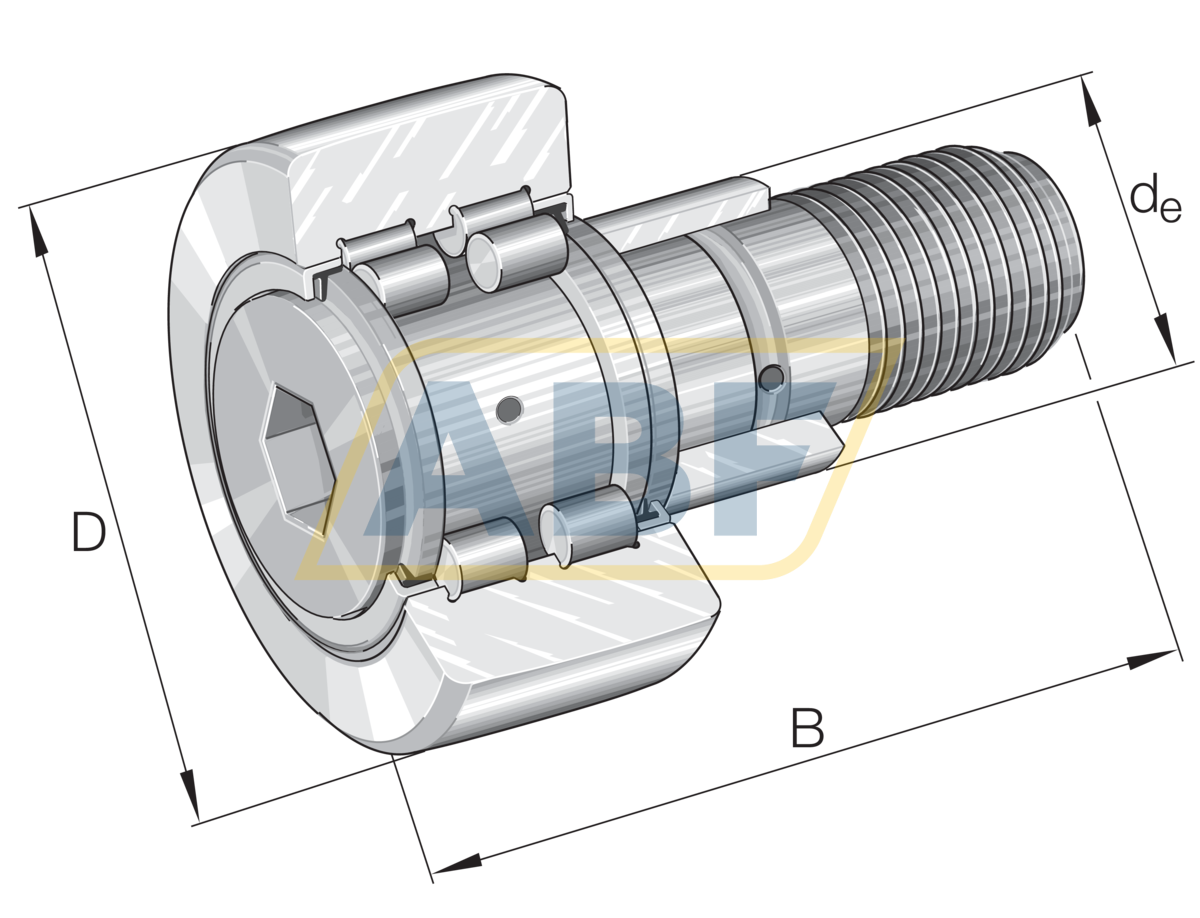

Stud type track rollers PWKRE..-2RS, with axial guidance, full complement cylindrical roller set, with eccentric collar, lip seals on both sides
Suffix-omschrijving
2RSRubber Seals At Each Side Of The Bearing, Temperature Range -30℃/+120℃

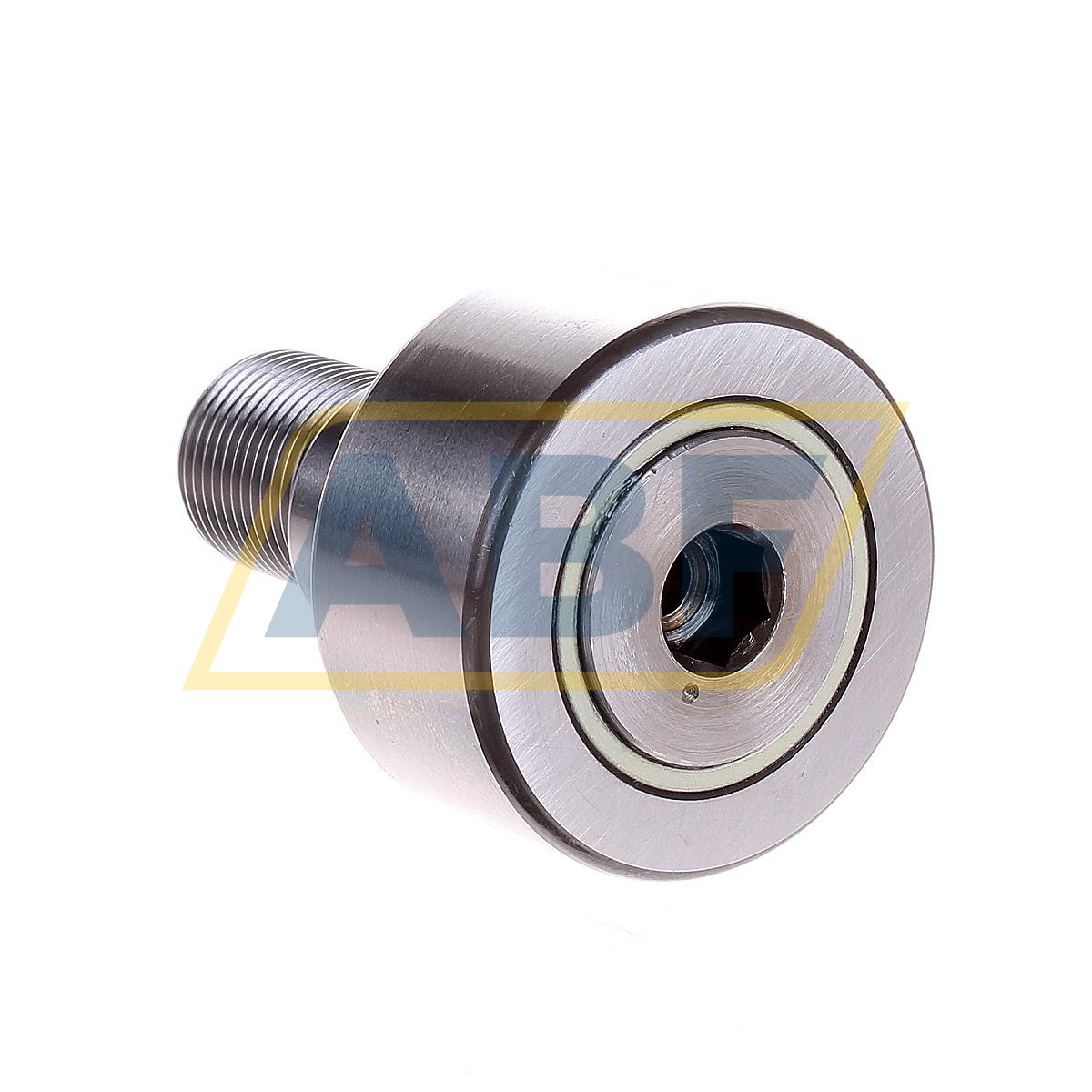

De PWKRE47-2RS-XL INA is een nokrol met cilinderrollen. Deze rolelementen combineren een hoge belastingcapaciteit met een redelijke schokbestendigheid. Nokrollen zijn ontworpen voor gebruik met allerlei loopvlakken. Dankzij een dikwandige buitenring kunnen ze hoge radiale belastingen aan. In plaats van een binnenring hebben ze een draadstift waarmee ze eenvoudig gemonteerd kunnen worden. Axiale belastingen als gevolg van uitlijnfouten of scheefstand kunnen in beide richtingen opgenomen worden. Nokrollen worden niet in een huisboring gemonteerd, maar een plat (tegen)loopvlak zorgt voor ondersteuning.
De PWKRE47-2RS-XL INA heeft een volrollig ontwerp. De afwezigheid van een kooi maakt een groter aantal rolelementen mogelijk, waardoor deze nokrol radiaal extra hoog belastbaar is. Volrollige nokrollen zijn daarnaast schokbestendiger dan uitvoeringen met kooi. Wel is de maximale draaisnelheid lager dan die van gekooide varianten. Veelgebruikte toepassingen van nokrollen zijn transportinstallaties, lineairgeleidingssystemen en nokaandrijvingen.
