Totale lengte uitwendige draadstang (l 2) mm
104,5
ECLASS number
23-05-01-05
ECLASS2 number
23-05-01-05
Medias omschrijving
Rod end with external thread, left hand thread, maintenance-free, sliding layer: PTFE composite, DIN ISO 12240-4, dimension series E, type M, inner ring curved surface with hard chromium coating, open design
Suffix-omschrijving
UKSliding Contact Surface Hard Chromium/PTFE Composite

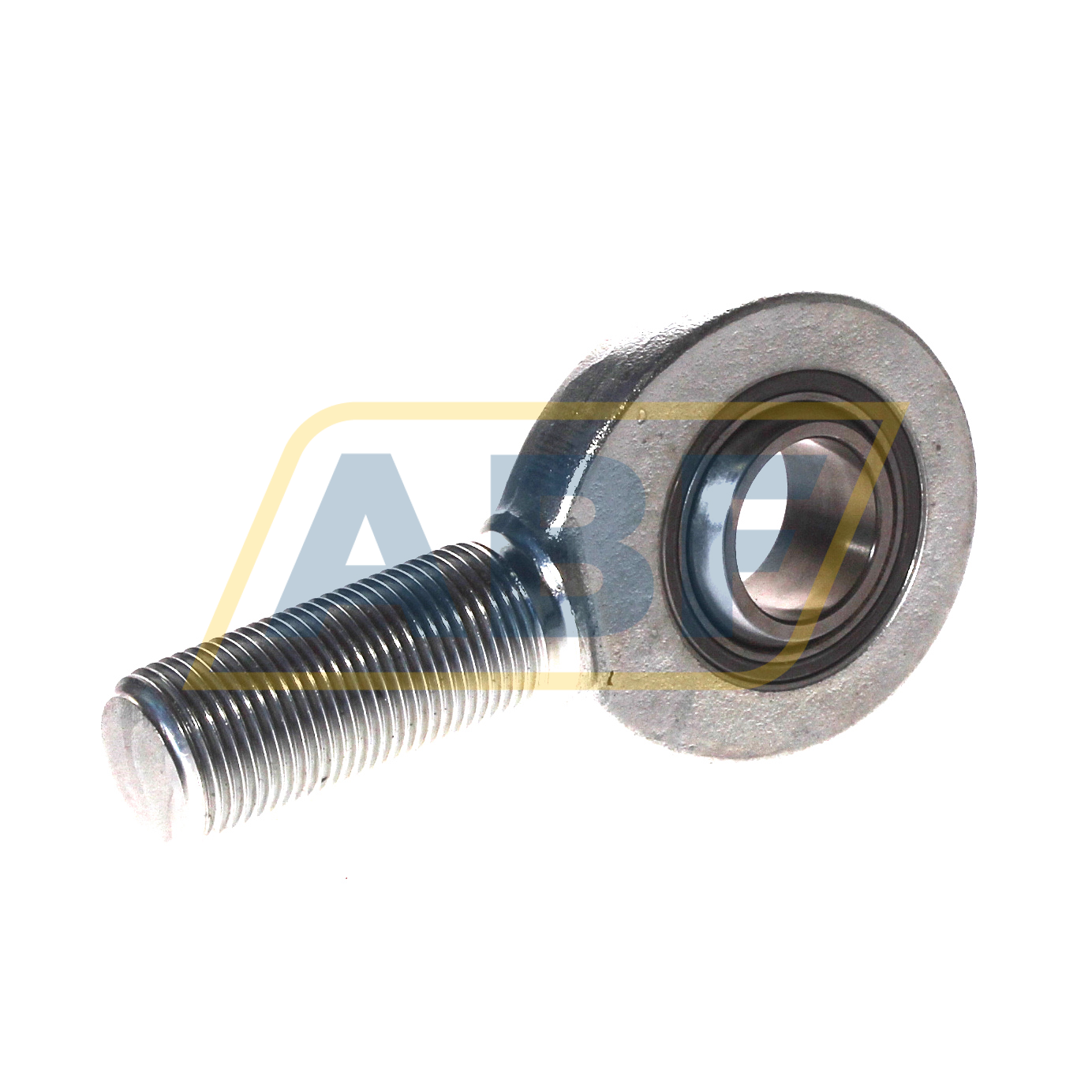

De GAL20-UK INA is een stangkop. Stangkoppen bestaan uit een staafkop en een gewrichtslager. Dit glijlager is samengesteld uit een binnen- en buitenring zonder rolelementen. Stangkoppen worden onder meer gemonteerd op het uiteinde van hydraulische of pneumatische cilinders. Vaak worden ze gebruikt om twee assen met elkaar te verbinden. Stangkoppen kunnen uitlijnfouten opvangen en ze nemen radiale krachten op in trekkende of drukkende richting.
De GAL20-UK INA heeft een glijlager met een staal-op-PTFE-glijcontact en is daardoor onderhoudsvrij. PTFE is een speciale kunststof. Tijdens de inloopperiode van deze glijlagers komen deeltjes van de PTFE-glijlaag terecht op het tegenoverliggende loopvlak. Hierdoor worden de kleine oneffenheden van het binnenringoppervlak opgevuld, waardoor een glad oppervlak ontstaat.
