Specifiche principali
Disponibilità6 pz
MarchioFAG
Numero articoloNN3024-D-TVP-SP-XL FAG
Manufacturer Part Number0929991310000
Conosciuto anche come
NN3024-D-TVP-SP
EAN4054371095727
CategoriaDoppia fila di rulli cilindrici
Peso e dimensioni
Interno (d) MM
120
Esterno (D) mm
180
Larghezza (B) MM
46
Interno (d) pollici
4.7244
Esterno (D) pollici
7.0866
Larghezza (B) pollici
1.811
Peso (kg)
3.91
Proprietà del prodotto
Foro
C - Foro cilindrico
Tenuta
Nessuna tenuta
Tipo di gabbia
P - Gabbia di plastica stampata
Modifica esterna
Nessun Modifica Esterna
Gioco interno radiale
Cn Gioco interno normale
Precisione
SP - Precision Higher than P4S
Stabilizzazione termica
Nessuna stabilizzazione termica - Temperature fino a 120 °C
Dati di Schaeffler (medias)
Larghezza (b) mm
46
Radial Static Load Rating C0r (N)
390000
Radial Dynamic Load Rating Cr (N)
275000
Carico statico di base, radiale (C 0r)
"390000.0000"
Limite di carico da affaticamento, radiale (C ur)
60000
Velocità limite per lubrificazione al grasso (n G Grasso)
5700
Velocità limite per lubrificazione ad olio (n G Olio)
6700
ECLASS number
23-05-09-01
ECLASS2 number
23-05-09-01
Descrizione dei Medias
Cylindrical roller bearing NN..-D-TVP-SP-XL, with cage, two-row, non-locating bearing, 0 ribs on outer ring (smooth), 3 ribs on inner ring, type NN
Descrizione del suffisso
DBearings With A Modified Internal Construction And The Suffix D Do Not Have A Lubrication Hole Or Lubrication Groove As Standard
TVPMoulded Polyamide Window-Type Cage, Rolling Element Riding
SPSuper Precision Specification, Tolerance Class SP, Radial Clearance C1

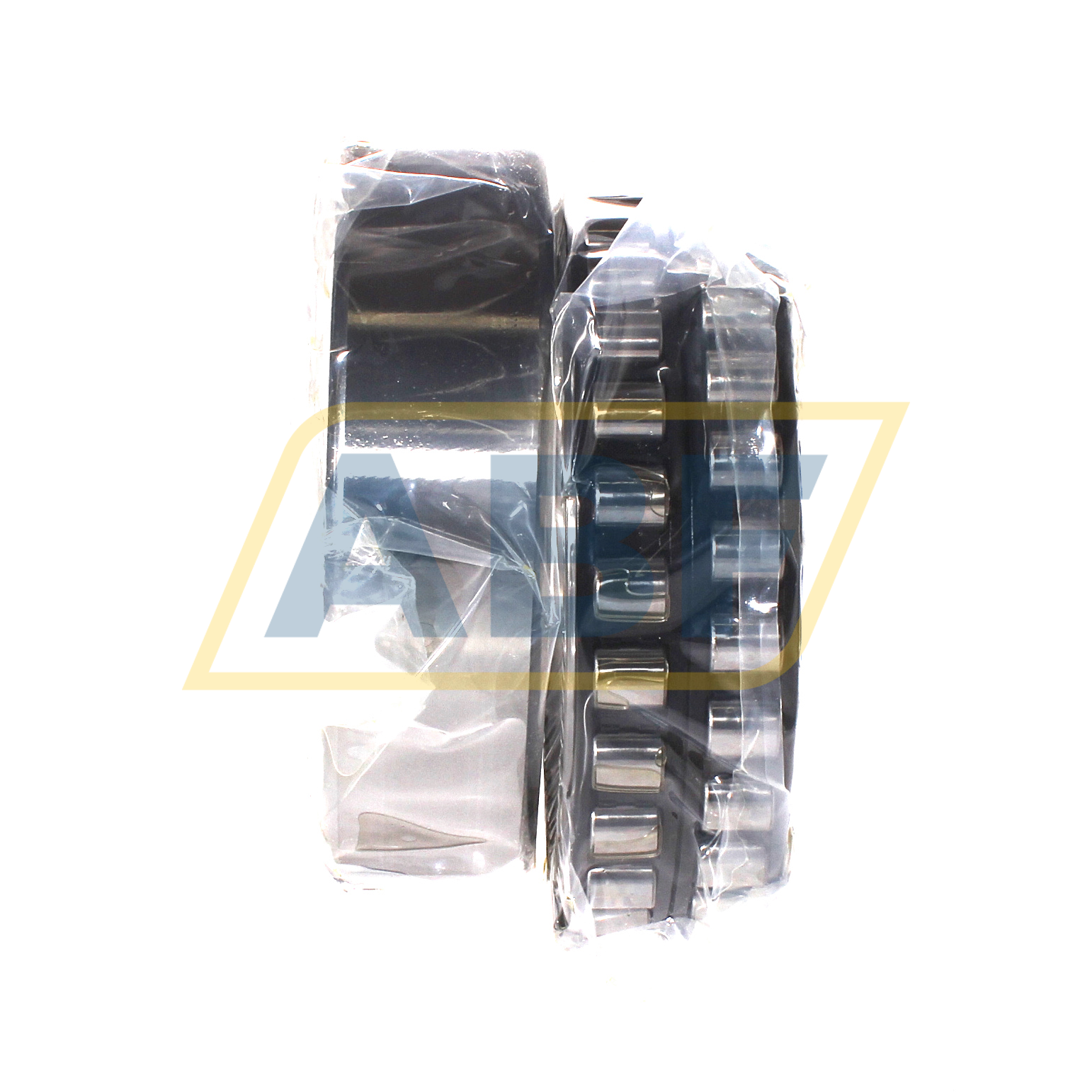

Il NN3024-D-TVP-SP-XL FAG è un cuscinetto a due corone di rulli cilindrici di precisione. Questo cuscinetto ha una capacità di carico radiale particolarmente elevata e un'elevata precisione di funzionamento. Il design consiste in un anello interno ed esterno massiccio con una doppia fila di rulli cilindrici con gabbia. Gli elementi volventi sono guidati tra flange. Questa costruzione consente configurazioni di cuscinetti compatte con elevata rigidità radiale e altissima precisione e capacità di carico. L'anello esterno è separabile dall'anello interno, facilitando il montaggio e lo smontaggio. I cuscinetti a due corone di rulli cilindrici di precisione sono utilizzati, tra l'altro, nei mandrini principali delle macchine utensili.
Il NN3024-D-TVP-SP-XL FAG è dotato di una gabbia che impedisce ai rulli cilindrici di entrare in contatto tra loro. Questo design consente un movimento controllato degli elementi volventi. C'è meno attrito rispetto ai cuscinetti a rulli cilindrici a pieno riempimento. Di conseguenza, sono possibili velocità di rotazione più elevate e viene generato meno calore.
