Description du suffixe

• E 25° Contact Angle
• T Textile Laminated Phenolic Resin, Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C
• P4S Boundary Dimensions ISO 4, Abec-7, Running Accuracy ISO 2, Abec-9
• UL Single Bearing, Universal, Light Preload

Détaillée

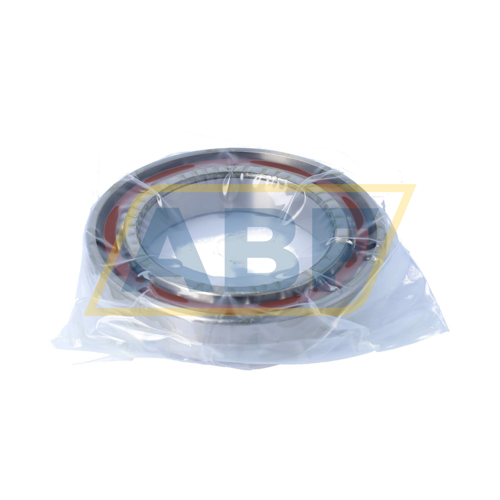

Le modèle B7016-E-T-P4S-UL FAG est un roulement de broche classique, aux dimensions standardisées, avec de grosses billes en acier. Ce type de roulement allie une haute capacité de charge à une grande rigidité et convient aux applications à vitesse moyenne.

Les roulements de broche FAG sont des roulements à billes à contacts obliques sur rangée simple non démontables. Leurs bagues intérieures et extérieures sont massives, ainsi que les cages à fenêtres enfermant les billes. Du fait de leurs tolérances extrêmement limitées, ces roulements conviennent surtout pour les applications où ce sont la précision du guidage et les contraintes de la vitesse de rotation qui sont déterminantes. Les roulement de broche sont souvent mis en œuvre pour les arbres de machines-outils.

Par ailleurs, les roulements de broche FAG sont conçus comme des roulements universels. Des roulements universels ayant la même divergence dans l'alésage intérieur et le diamètre extérieur peuvent être combinés pour la mise en œuvre dans différentes installations. Par exemple, lorsque la capacité de charge d'un seul roulement n'est pas suffisante, on peut les monter en tandem. Le montage d'une paire en O ou en X permet de supporter des charges (couple ou axiales) dans les deux sens.
