Principales caractéristiques

• Disponibilité 1 pc
• Marque Varvel

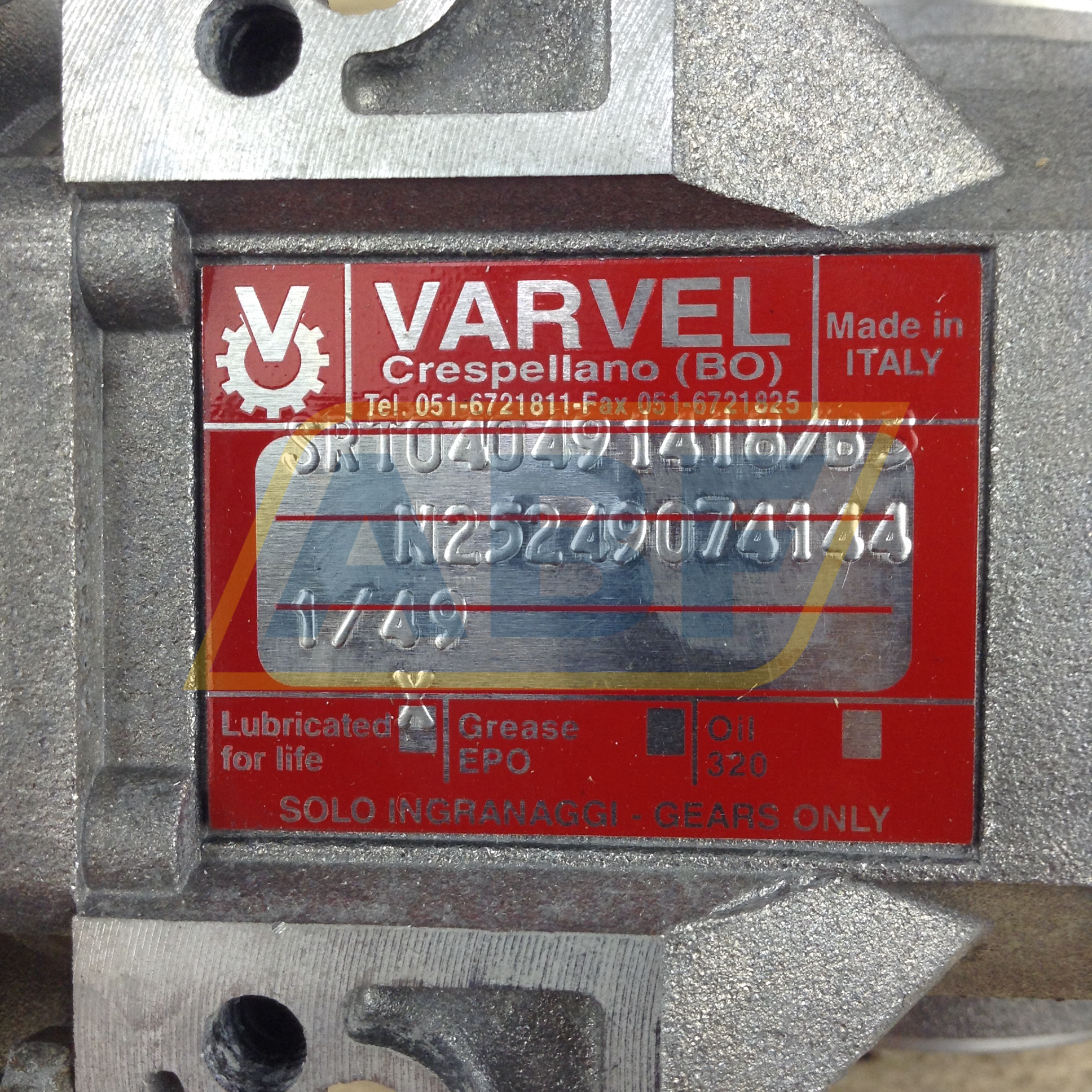

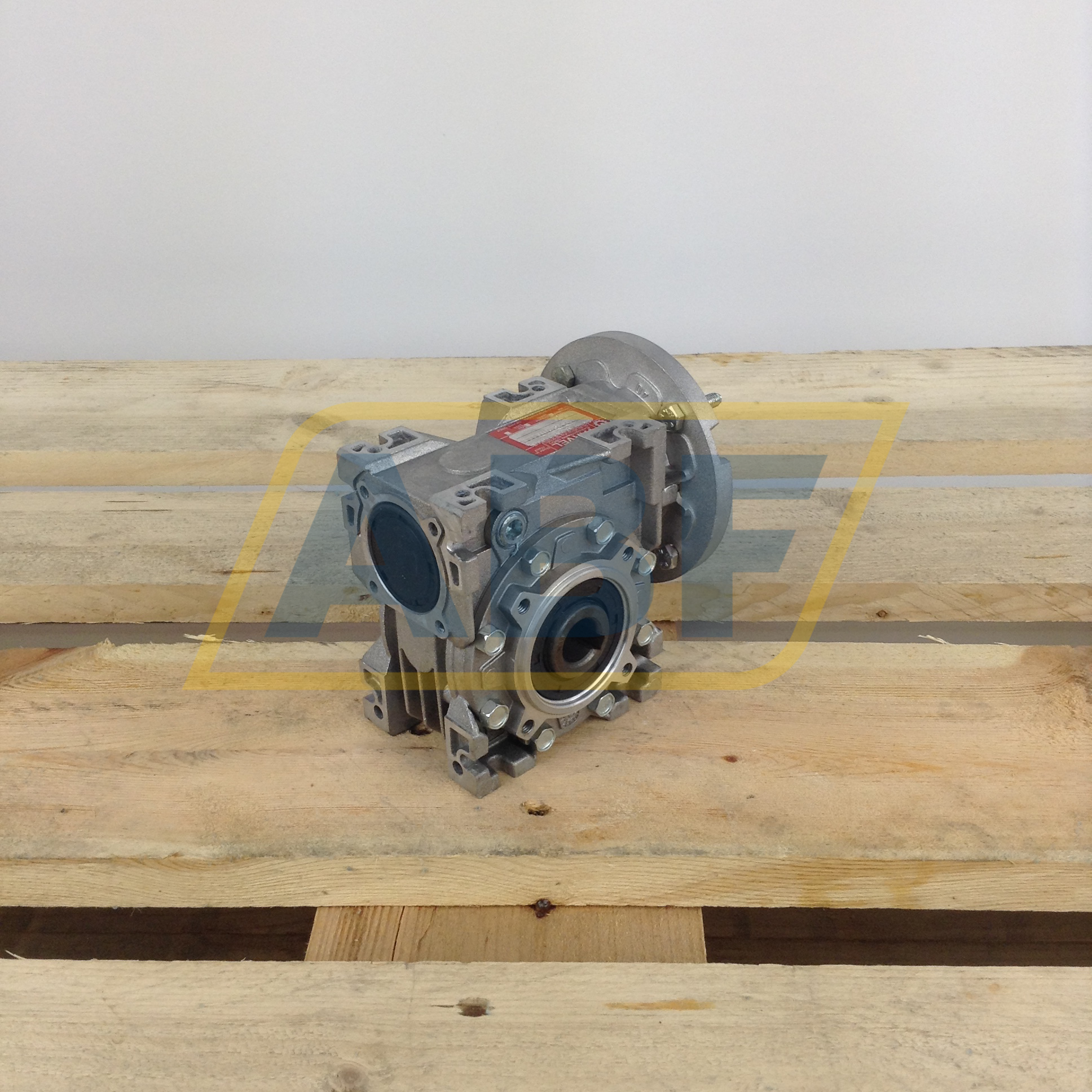

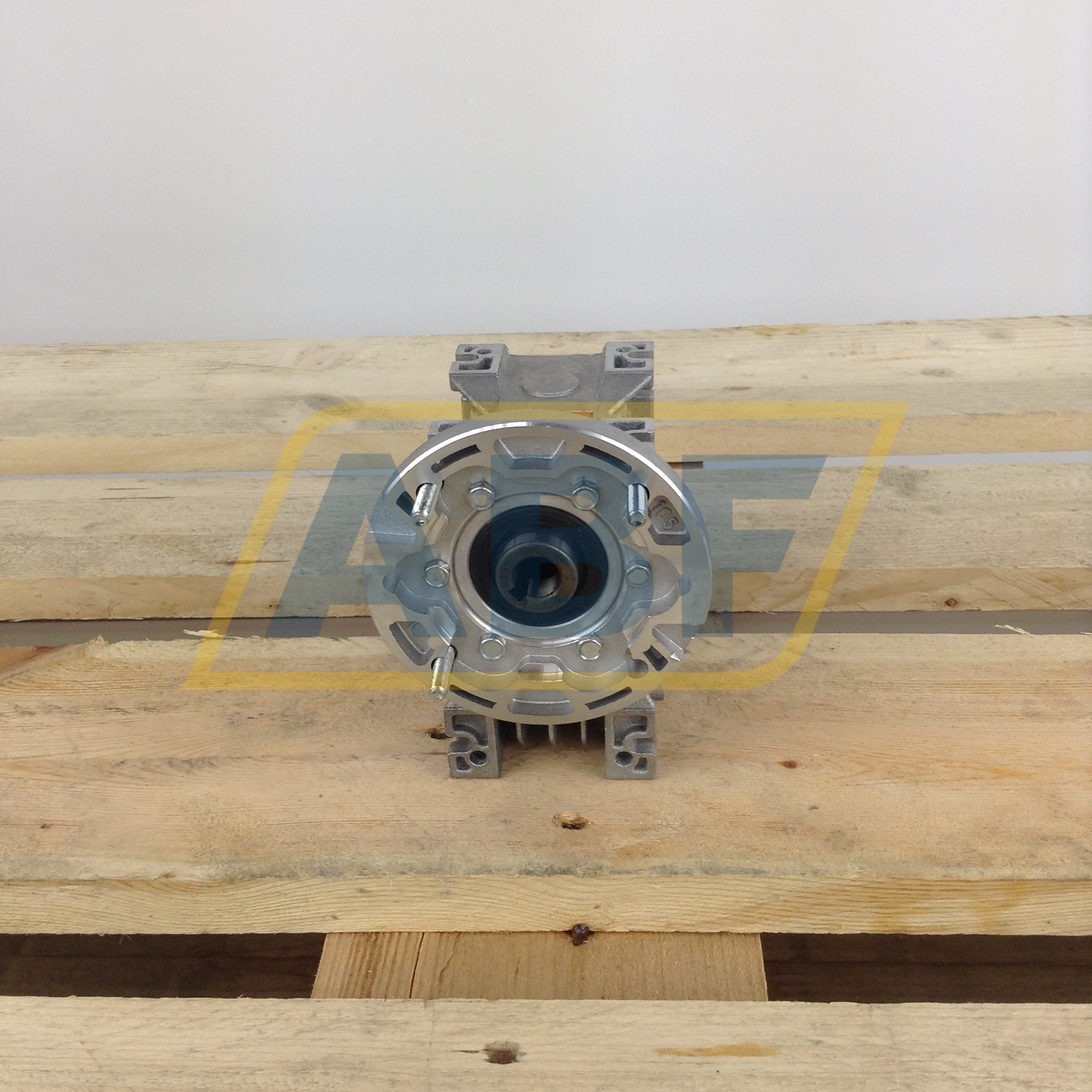

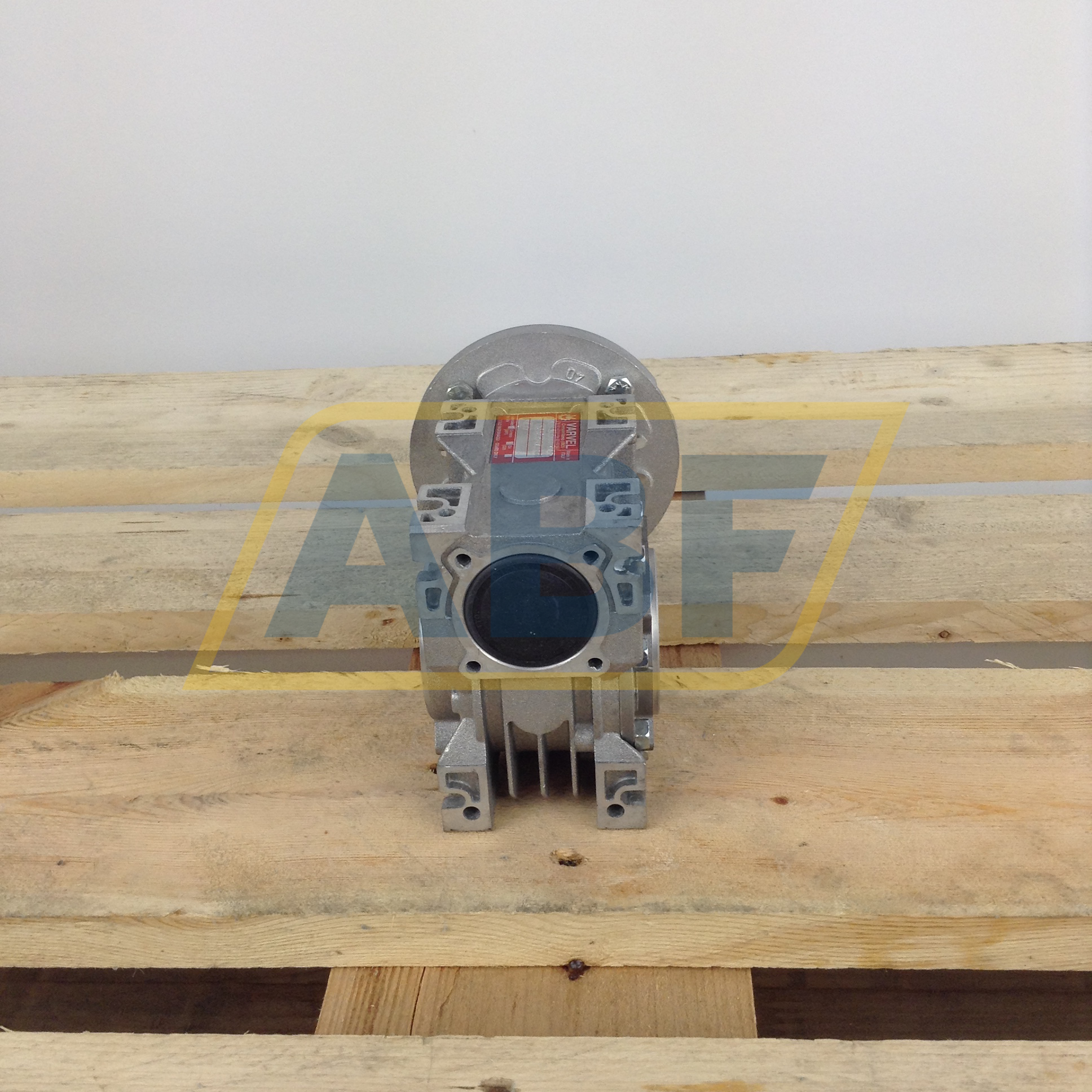

• Numéro d'article SRT040491418B3-71B14 Varvel
• Catégorie Boîtes de vitesses

Poids et dimensions

• Poids (kg) 2.25

Propriétés du produit

• Montage B14 (bride intérieure)
• Rapport de vitesse i = n1/n2 49
• Dimension du cadre IEC 71

Propriétés détaillées du produit

• Dimension du cadre IEC 71
• Diamètre d'arbre (mm) 14
• Dimension du cadre IEC 071
• Longueur d'arbre (mm) 30
• Largeur de la clavette (mm) 5
• Longueur de la clavette (mm) 22
• Alésage arbre fileté M5
• Hauteur d'arbre B3 monté (mm) 71
• Trous de socle large, B3 monté (mm) 112
• Trous de socle longs, B3 monté (mm) 90
• Diamètre trous de socle (mm) 7
• Diamètre extérieur bride B5/V1/B35/V3 (mm) 160
• Bord de centrage B5/V1/B35/V3 (mm) 110
• Diamètre du cercle primitif B5/V1/B35/V3 (mm) 130
• Nombre de trous de bride 4
• Diamètre trous de bride B5/V1/B35/V3 (mm) 10
• Diamètre du cercle primitif B14/B34/V18/V19 (mm) 85
• Alésages filetés de bride B14/B34/V18/V19 M6
• Diamètre extérieur bride B14/B34/V18/V19 (mm) 105
• Bord de centrage B14/B34/V18/V19 (mm) 70
