Principales caractéristiques

• Disponibilité 4 pcs
• Marque Varvel

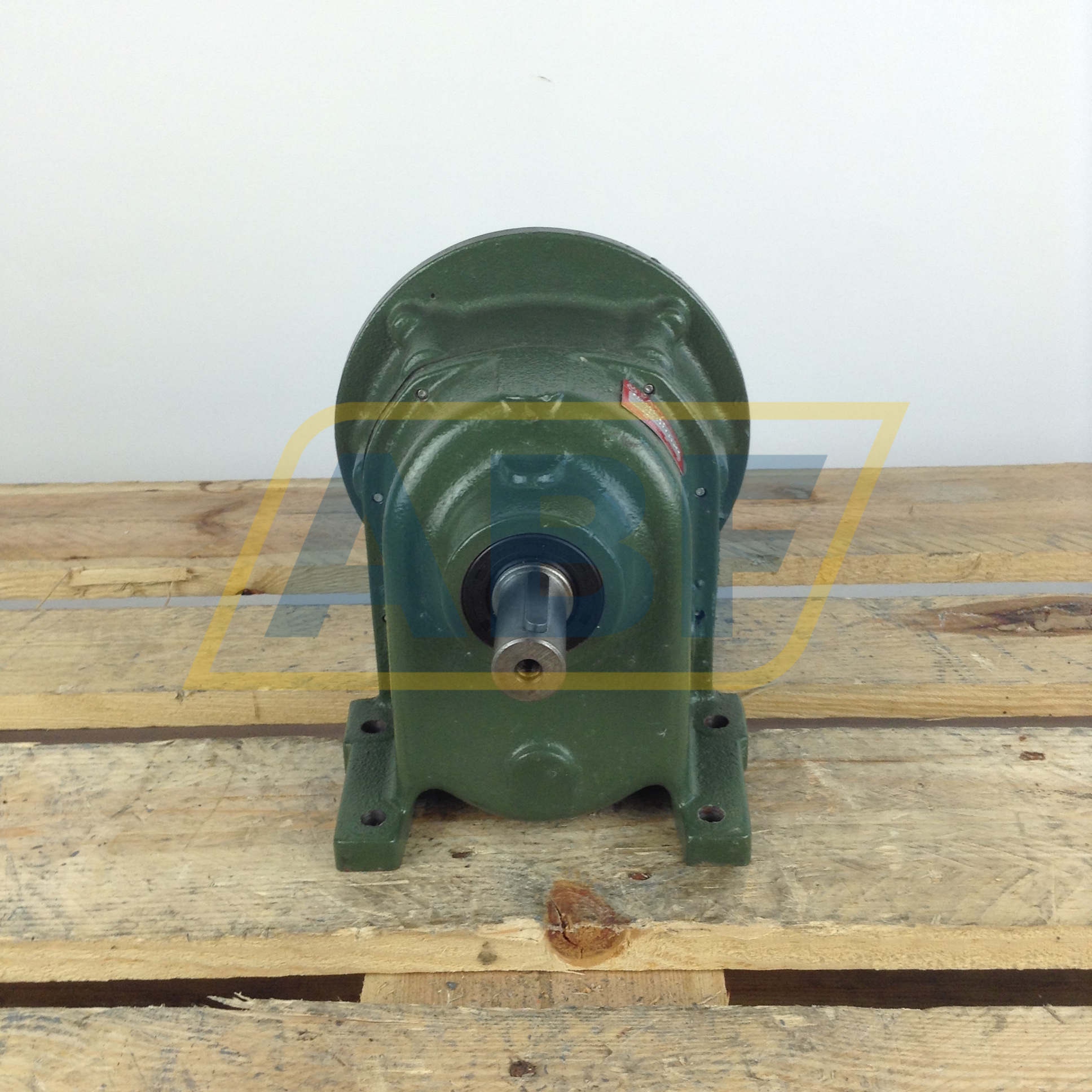

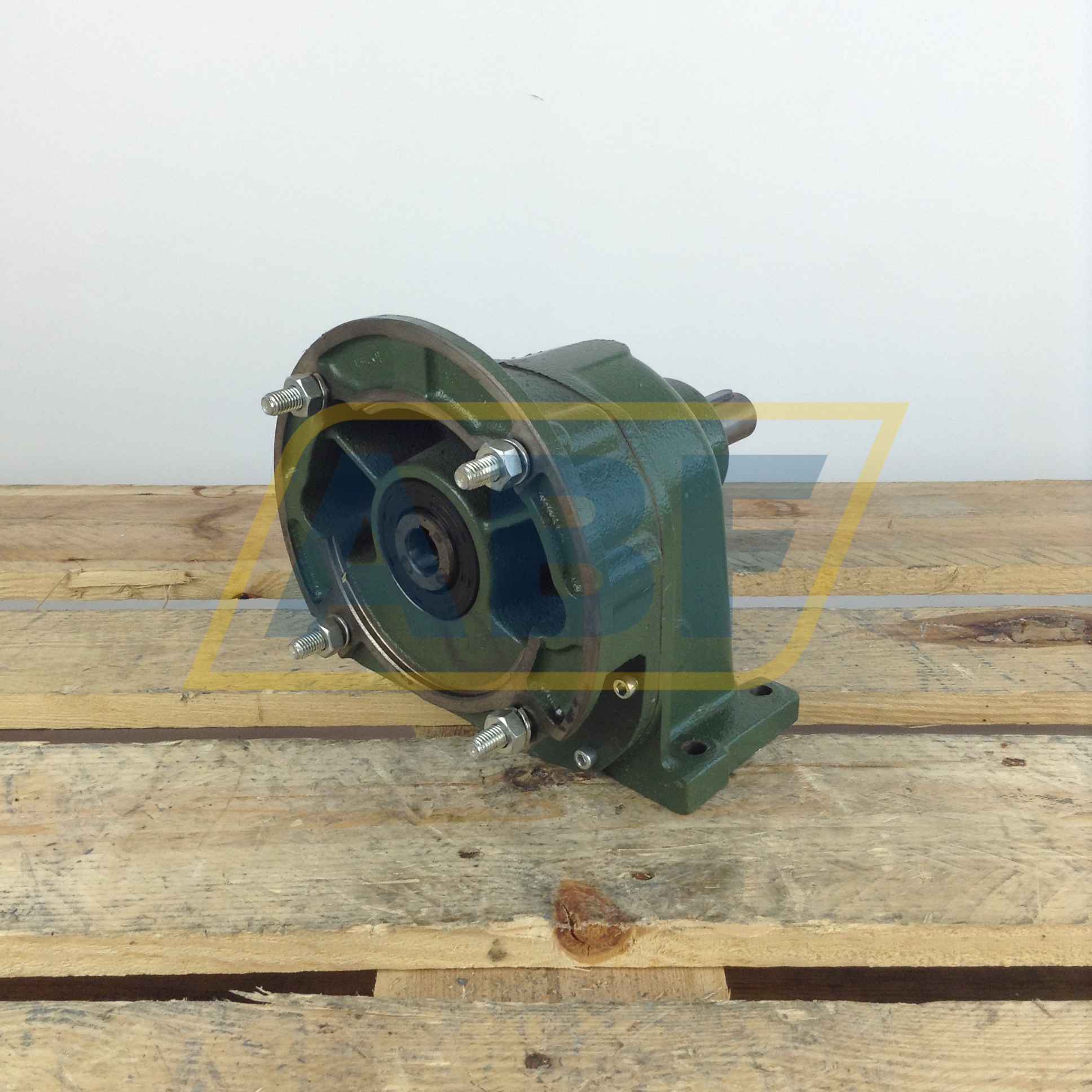

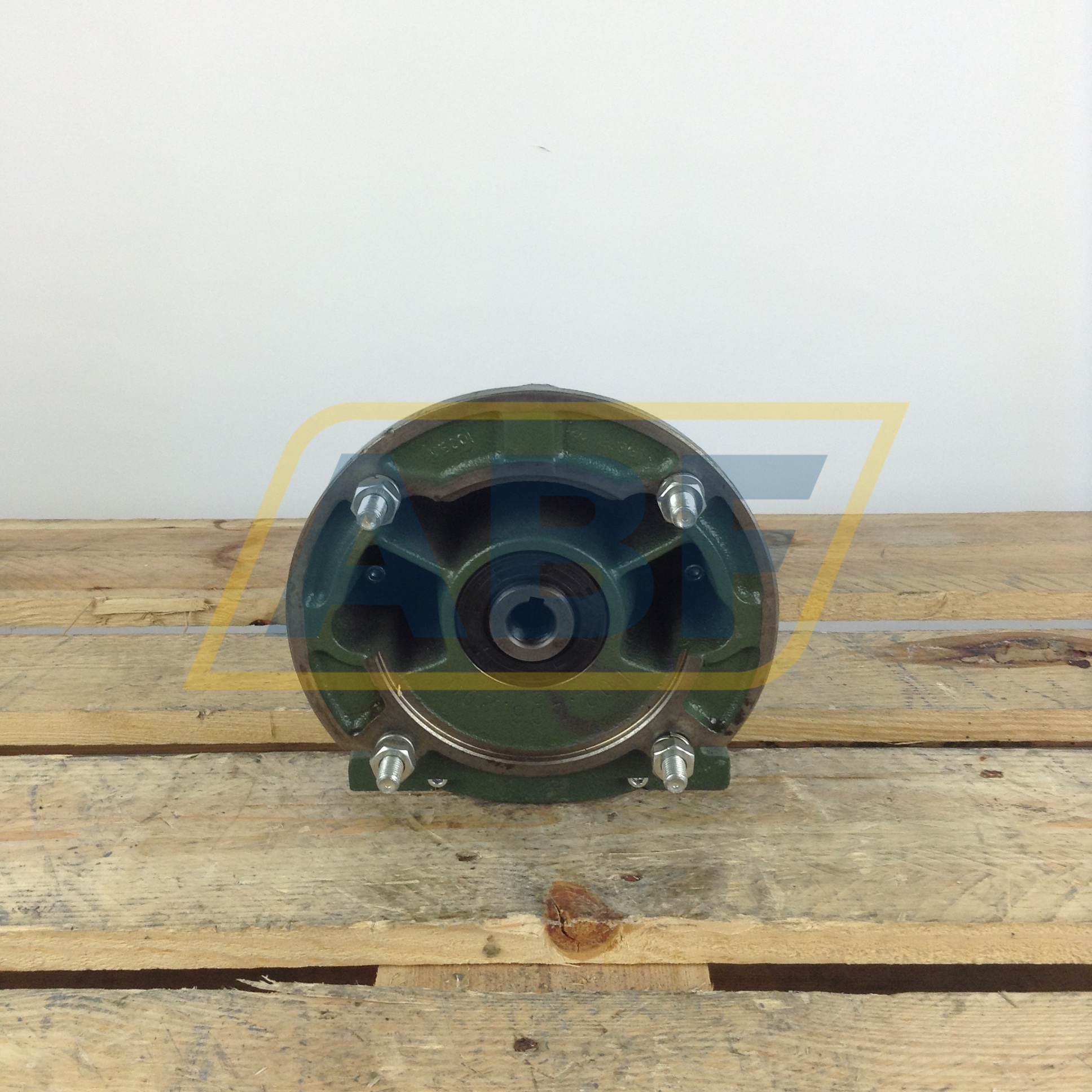

• Numéro d'article FRC220B3-80B5I34 Varvel
• Catégorie Boîtes de vitesses

Poids et dimensions

• Poids (kg) 13.2

Propriétés du produit

• Montage B5 (bride extérieure)
• Rapport de vitesse i = n1/n2 34
• Dimension du cadre IEC 80

Propriétés détaillées du produit

• Dimension du cadre IEC 80
• Diamètre d'arbre (mm) 19
• Dimension du cadre IEC 080
• Longueur d'arbre (mm) 40
• Largeur de la clavette (mm) 6
• Longueur de la clavette (mm) 32
• Alésage arbre fileté M6
• Hauteur d'arbre B3 monté (mm) 80
• Trous de socle large, B3 monté (mm) 125
• Trous de socle longs, B3 monté (mm) 100
• Diamètre trous de socle (mm) 9.5
• Diamètre extérieur bride B5/V1/B35/V3 (mm) 200
• Bord de centrage B5/V1/B35/V3 (mm) 130
• Diamètre du cercle primitif B5/V1/B35/V3 (mm) 165
• Nombre de trous de bride 4
• Diamètre trous de bride B5/V1/B35/V3 (mm) 12
• Diamètre du cercle primitif B14/B34/V18/V19 (mm) 100
• Alésages filetés de bride B14/B34/V18/V19 M6
• Diamètre extérieur bride B14/B34/V18/V19 (mm) 120
• Bord de centrage B14/B34/V18/V19 (mm) 80
