Principales caractéristiques

• Disponibilité 2 pcs
• Marque Varvel

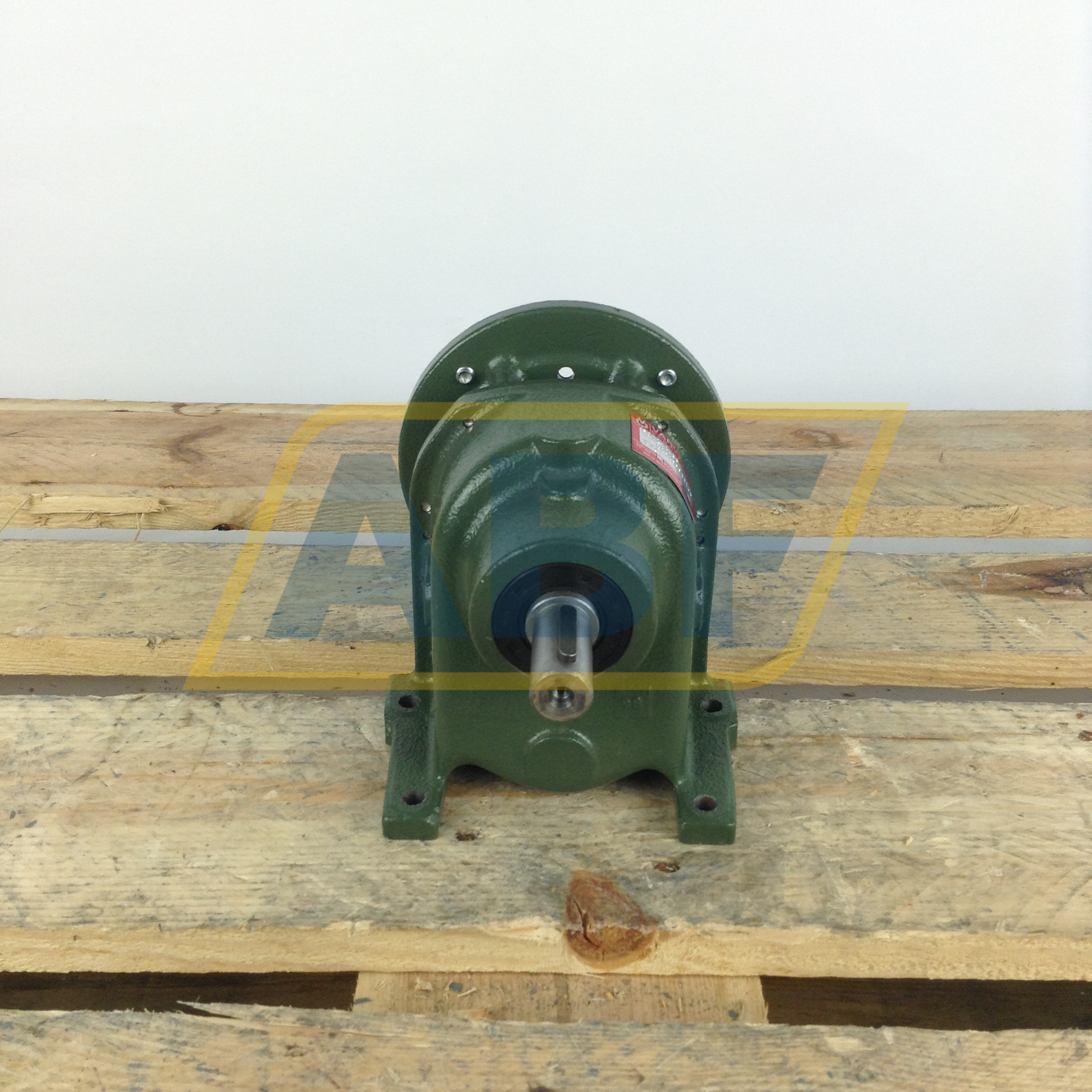

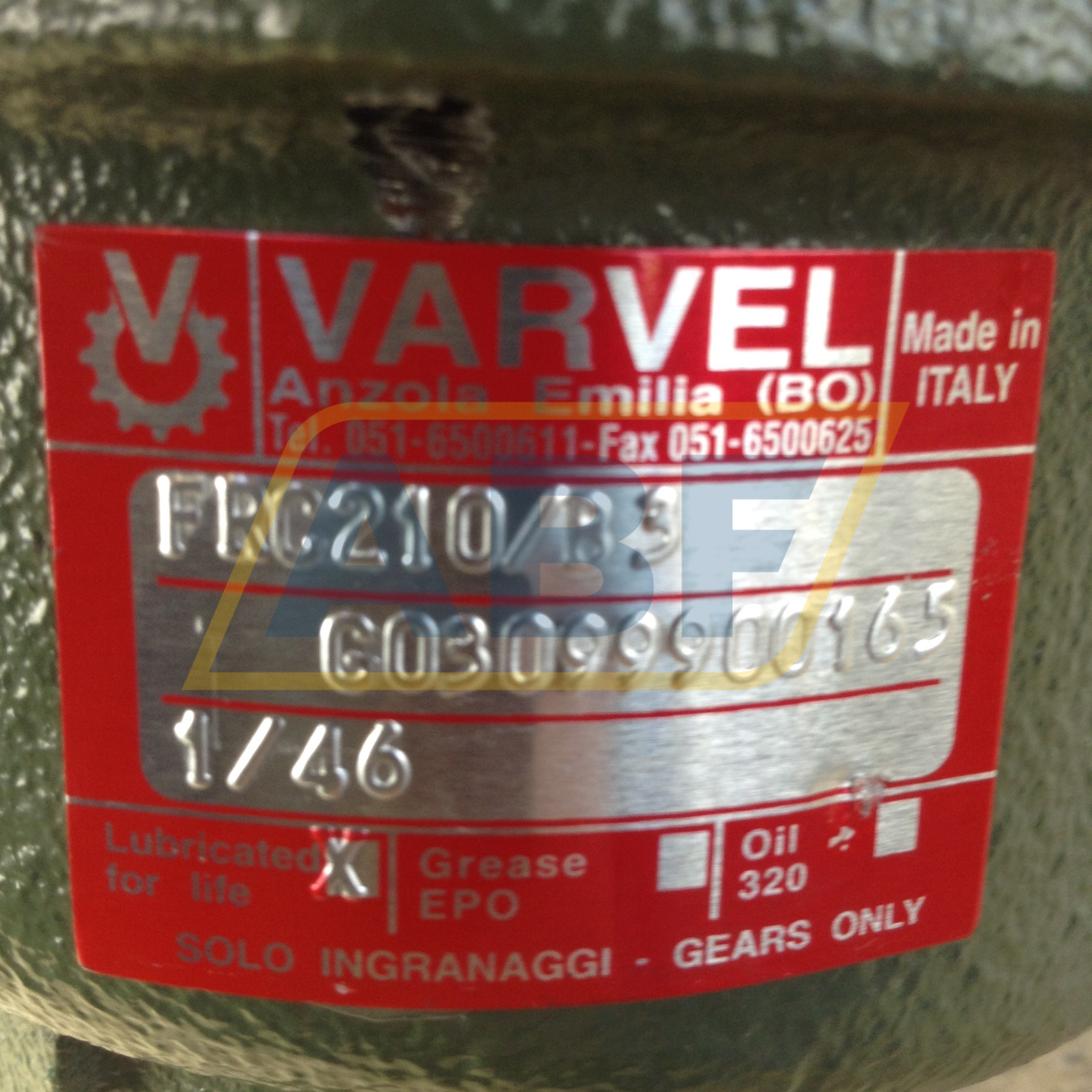

• Numéro d'article FRC210B3-63B5I46 Varvel
• Catégorie Boîtes de vitesses

Poids et dimensions

• Poids (kg) 6.45

Propriétés du produit

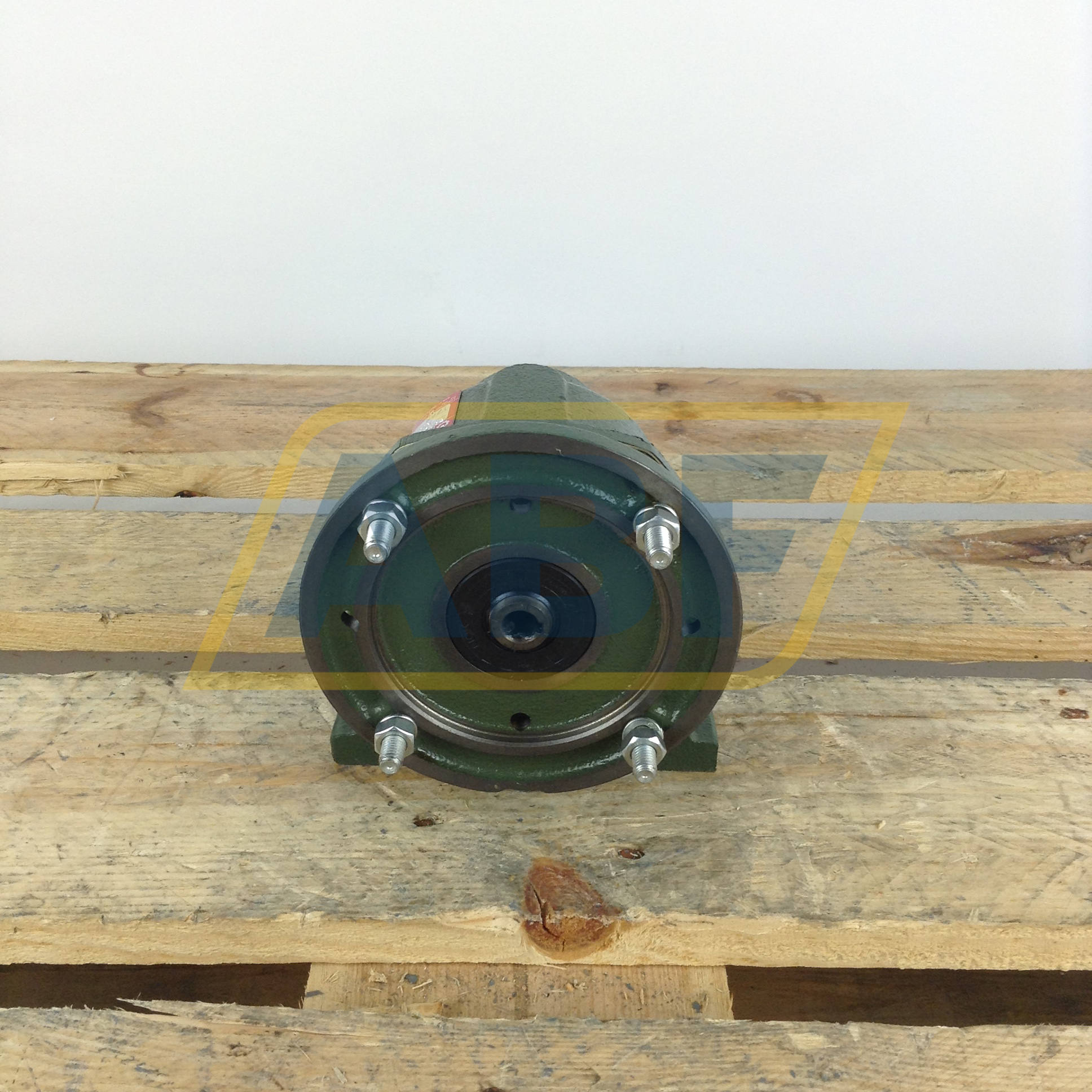

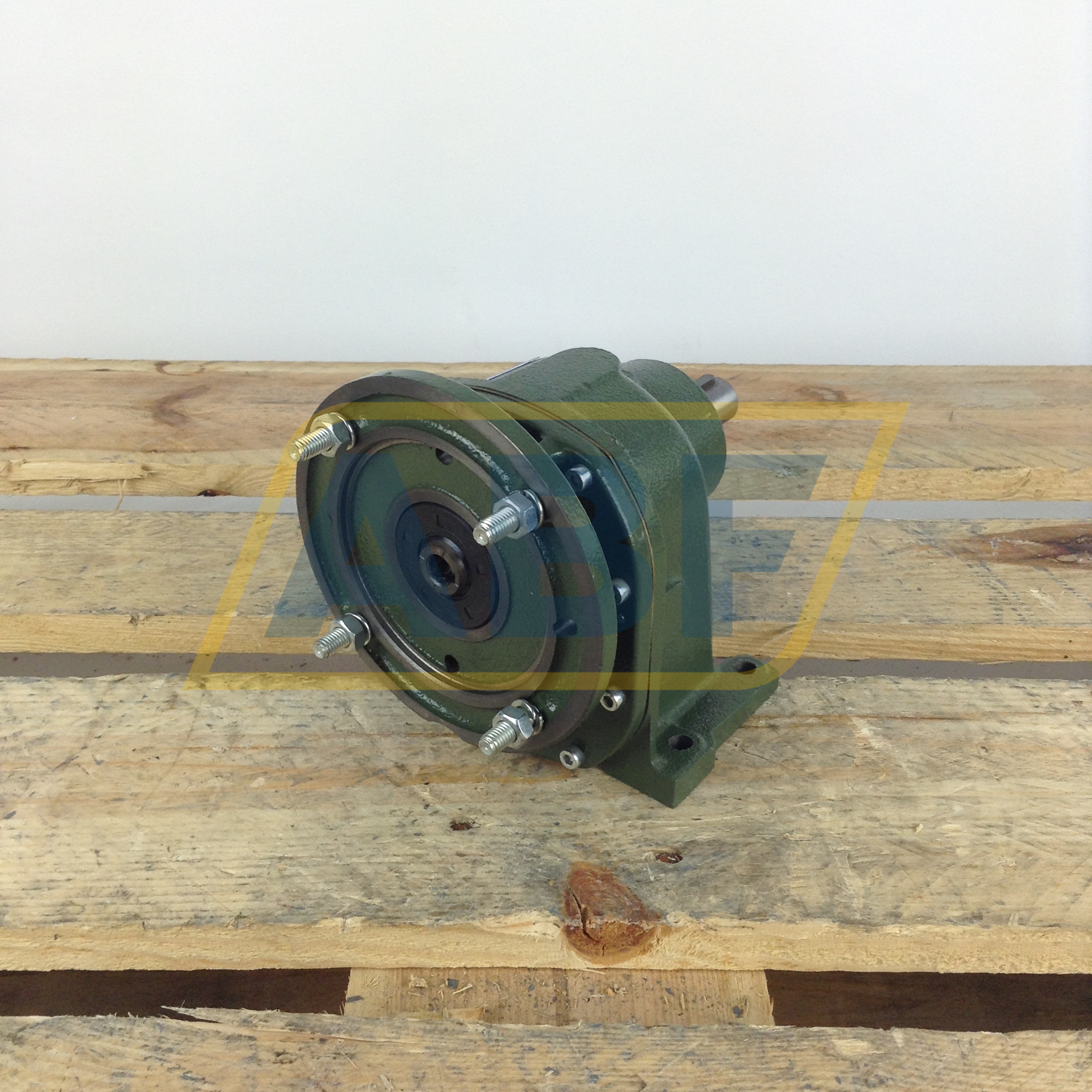

• Montage B5 (bride extérieure)
• Rapport de vitesse i = n1/n2 46
• Dimension du cadre IEC 63

Propriétés détaillées du produit

• Dimension du cadre IEC 63
• Diamètre d'arbre (mm) 11
• Dimension du cadre IEC 063
• Longueur d'arbre (mm) 23
• Largeur de la clavette (mm) 4
• Longueur de la clavette (mm) 16
• Alésage arbre fileté M4
• Hauteur d'arbre B3 monté (mm) 63
• Trous de socle large, B3 monté (mm) 100
• Trous de socle longs, B3 monté (mm) 80
• Diamètre trous de socle (mm) 7
• Diamètre extérieur bride B5/V1/B35/V3 (mm) 140
• Bord de centrage B5/V1/B35/V3 (mm) 95
• Diamètre du cercle primitif B5/V1/B35/V3 (mm) 115
• Nombre de trous de bride 4
• Diamètre trous de bride B5/V1/B35/V3 (mm) 10
• Diamètre du cercle primitif B14/B34/V18/V19 (mm) 75
• Alésages filetés de bride B14/B34/V18/V19 M5
• Diamètre extérieur bride B14/B34/V18/V19 (mm) 90
• Bord de centrage B14/B34/V18/V19 (mm) 60
