Name: 54309 FAG
Brand: FAG

Especificaciones principales

Disponibilidad 5 Pzas.
Marca FAG
Número de artículo 54309 FAG
Manufacturer Part Number 0190753160000
EAN 4012801323789
Categoría Rodamiento axial de bolas de doble efecto

Peso y dimensiones

Interior (d) mm 35
Exterior (D) mm 85
Ancho (B) mm 56,2
Interior (d) pulgadas 1.378
Exterior (D) pulgadas 3.3465
Ancho (B) pulgadas 2.2126
Peso (kg) 1.24

Propiedades del producto

Jaula S - Jaula estándar o de acero
Precisión Precisión estándar

Datos de Schaeffler (medias)

Diámetro exterior de la arandela de la carcasa (D) mm 85
Altura (T 2) mm 56,2
Axial Static Load Rating C0a (N) 140000
Axial Dynamic Load Rating Ca (N) 75000
Velocidad límite (n G) 3800
Velocidad de referencia (n ϑr) 6500
ECLASS number 23-05-10-01
ECLASS2 number 23-05-10-01
Descripcion de los Medias Axial deep groove ball bearings 543, main dimensions to DIN 711/ISO 104, double direction, with spherical housing locating washers, separable

Descargas & Enlaces

Link to manufacturer

Detallado

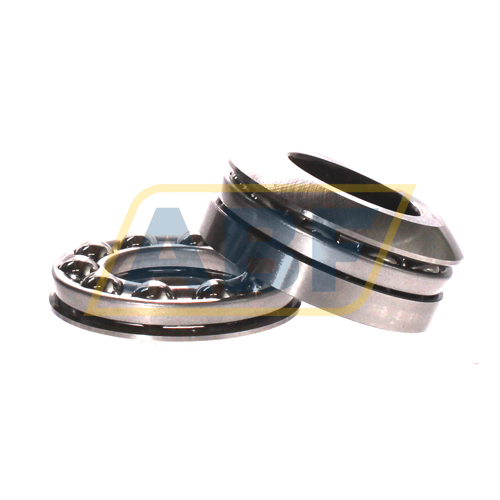

El 54309 FAG es un rodamiento axial de bolas de doble efecto. Este tipo de rodamiento también se conoce como rodamiento de empuje o rodamiento axial de bolas de ranura profunda. El diseño de estos rodamientos consiste en una arandela de eje, dos arandelas de alojamiento y dos conjuntos de bolas y jaulas. Los rodamientos axiales de bolas tienen un diseño abierto, y las bolas permiten altas velocidades de rotación. Dado que los rodamientos axiales de bolas son desmontables, los componentes se pueden montar fácilmente de manera independiente.

Los rodamientos axiales de bolas de doble efecto son adecuados para cargas axiales en ambas direcciones, lo que permite soportar un eje en ambas direcciones. Sin embargo, estos rodamientos no están diseñados para cargas radiales. La arandela de eje se monta en el eje y gira junto con él. Las arandelas de alojamiento tienen un diámetro de agujero ligeramente mayor, lo que permite un poco de juego para el movimiento libre del eje. Además, estas arandelas de alojamiento tienen asientos esféricos. Gracias a este diseño, el 54309 FAG se puede combinar con arandelas esféricas de asiento (disponibles por separado), lo que permite compensar pequeñas desalineaciones entre el eje y el alojamiento.

54309 FAG

Rodamiento axial de bolas de doble efecto
