Especificaciones principales

• Disponibilidad 0 Pzas.
• Marca Tramec

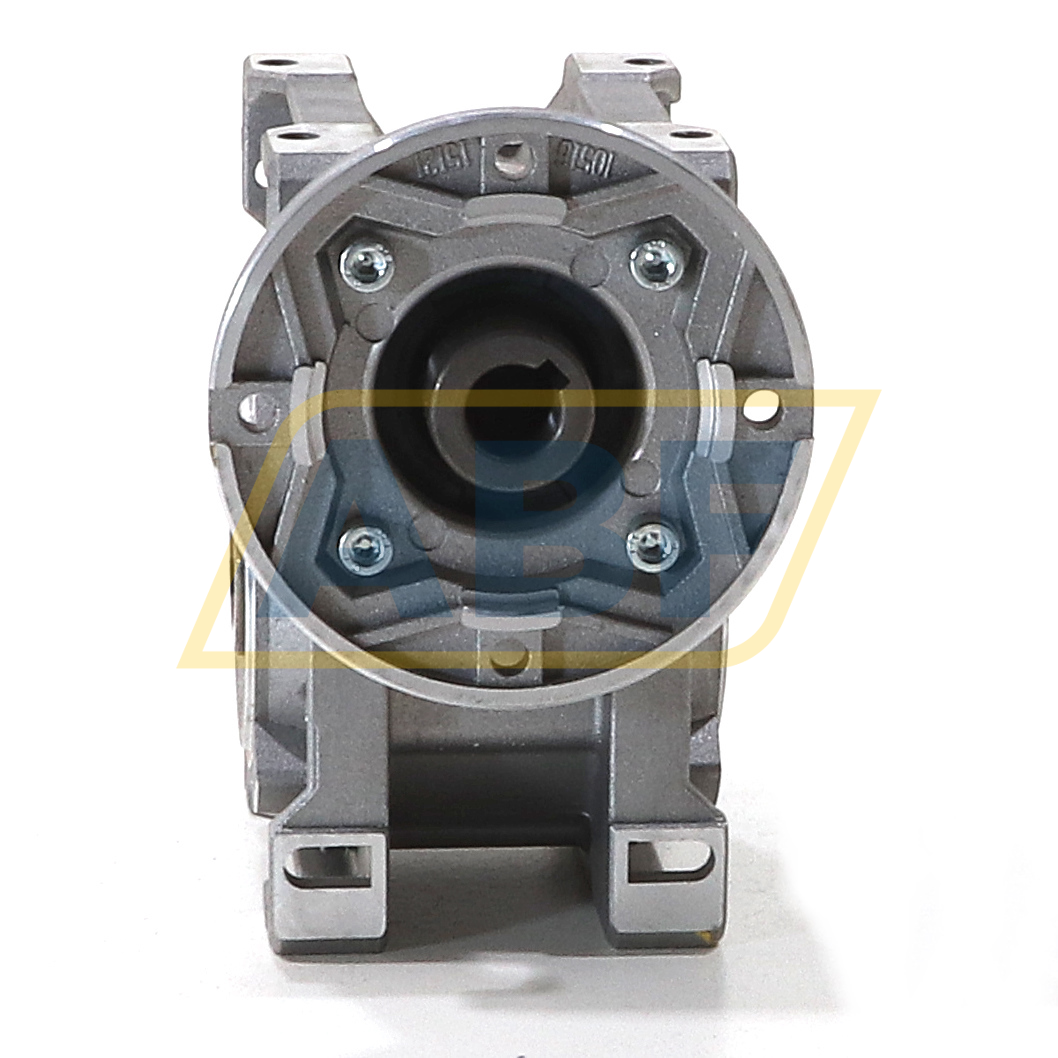

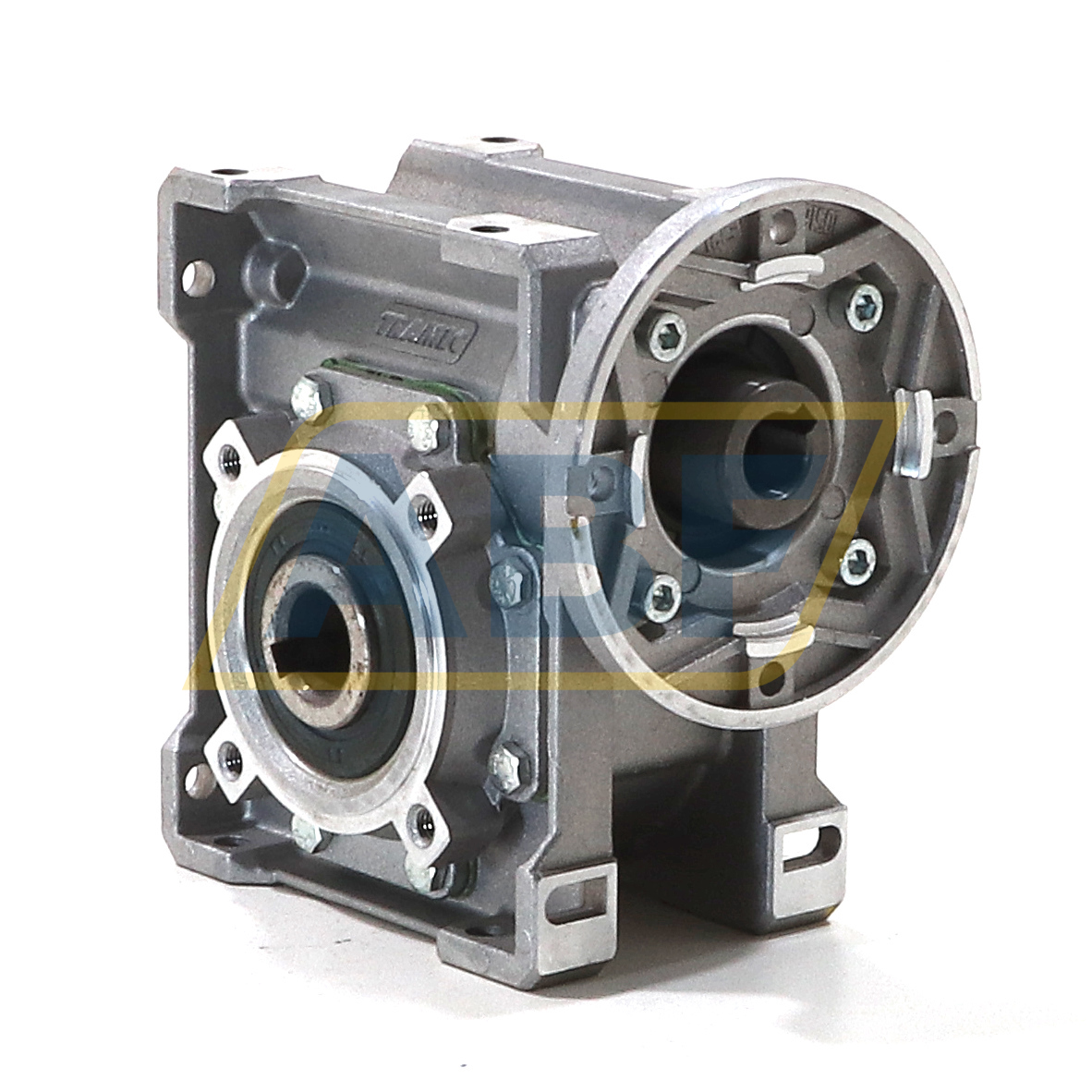

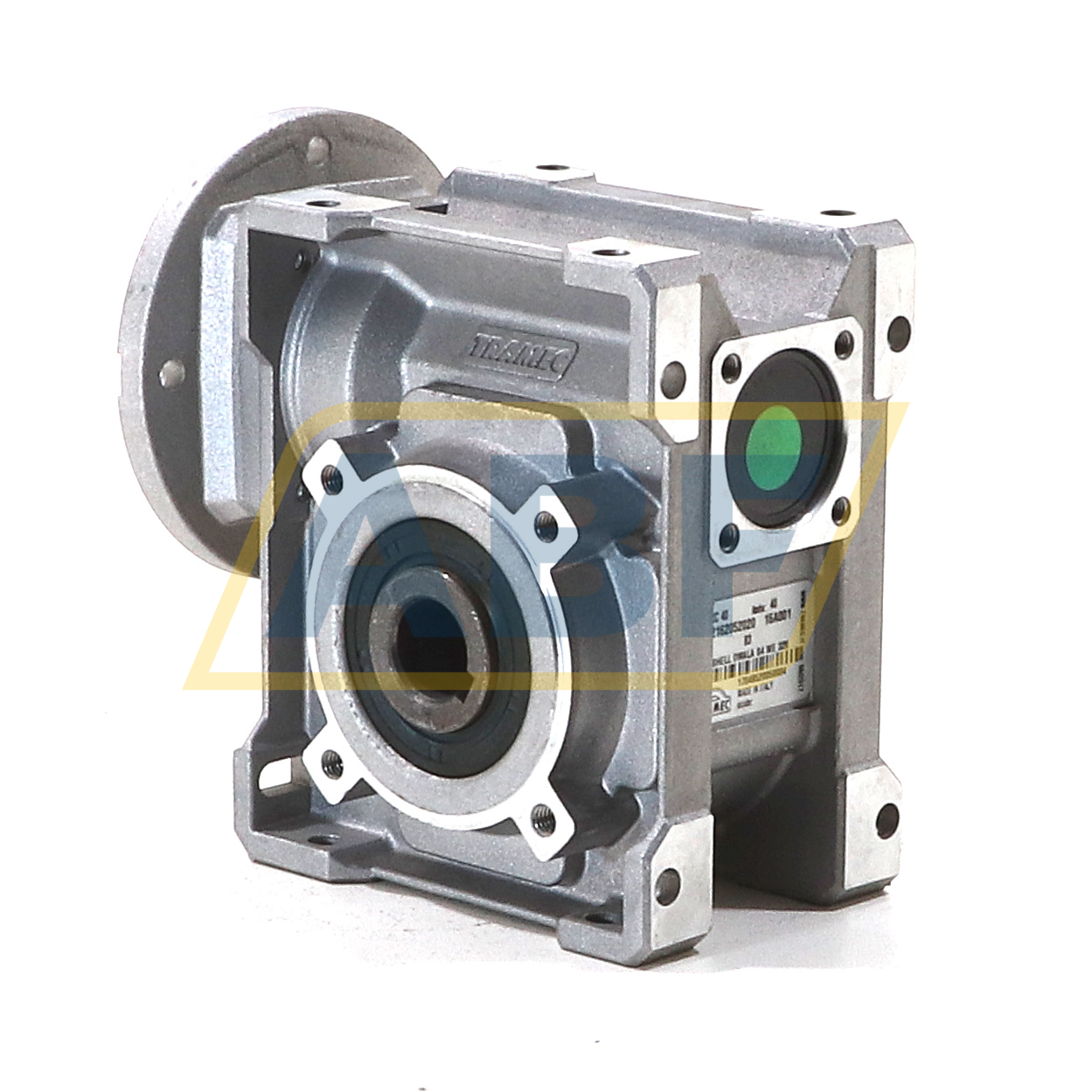

• Número de artículo XC40-71B14I40 Tramec
• Categoría Engranajes

Peso y dimensiones

• Peso (kg) 2.1

Propiedades del producto

• Montaje B14 (brida interior)
• Relación de transmisión i = n1/n2 40
• Tamaño de estructura IEC 71

Características detalladas del producto

• Tamaño de estructura IEC 71
• Diámetro de eje (mm) 14
• Tamaño de estructura IEC 071
• Longitud de eje (mm) 30
• Ancho de chaveta del eje (mm) 5
• Longitud de chaveta del eje (mm) 22
• Roscado del orificio del eje M5
• Altura de eje, B3 montado (mm) 71
• Ancho de agujeros base, B3 montados (mm) 112
• Longitud de agujeros base, B3 montados (mm) 90
• Diámetro agujeros base (mm) 7
• Diám. exterior brida B5/V1/B35/V3 (mm) 160
• Centrado brida B5/V1/B35/V3 (mm) 110
• Diámetro del círculo de paso B5/V1/B35/V3 (mm) 130
• Número de agujeros de brida 4
• Diámetro agujeros brida B5/V1/B35/V3 (mm) 10
• Diámetro del círculo de paso B14/B34/V18/V19 (mm) 85
• Roscado entre agujeros brida B14/B34/V18/V19 M6
• Diám. exterior brida B14/B34/V18/V19 (mm) 105
• Centrado brida B14/B34/V18/V19 (mm) 70
