Hauptspezifikationen
Verfügbarkeit3 St.
MarkeFAG

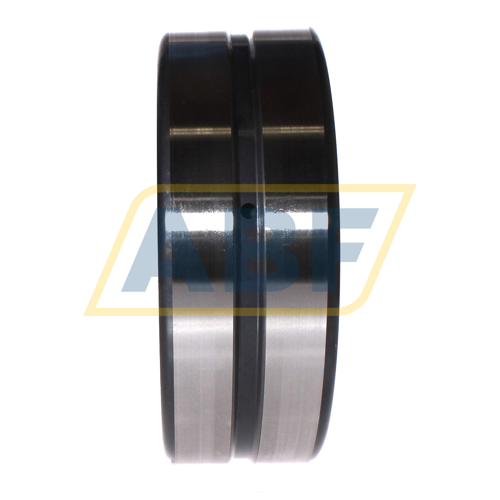

Artikelnummer22320-E1-XL-K-T41A FAG
Manufacturer Part Number0190213480000
Auch bekannt als
22320-E1-K-T41A
EAN4026677810823
KategoriePendelrollenlager
Gewicht und Abmessungen
Innen (d) mm
100
Außen (D) mm
215
Breite (B) mm
73
Innen (d) Zoll
3.937
Außen (D) Zoll
8.4646
Breite (B) Zoll
2.874
Gewicht (kg)
11.71
Produkteigenschaften
Bohrung
K – Kegelige Bohrung 1:12 (Standard bei den meisten Typen)
Schmierungsoptimierung
W33 – Schmiernut und 3 Löcher
Dichtung
Keine Dichtung
Käfigtyp
S – Stahl- oder Standardkäfig
Interne Radialluft
C4 Innenluft (größer als C3)
Präzision
Standardpräzision
Wärmestabilisierung
Keine Wärmestabilisierung - Temperaturen bis 120°C
Schwingsiebausführung
V – Schwingsiebausführung (C4 und verstärkter Käfig)
Angaben von Schaeffler (medias)
Breite (b) mm
73
Radial Static Load Rating C0r (N)
920000
Radial Dynamic Load Rating Cr (N)
810000
Begrenzungsdrehzahl (n G)
3300
Referenzdrehzahl (n ϑr)
2380
ECLASS number
23-05-09-11
ECLASS2 number
23-05-09-11
Medias beschreibung
Pendelrollenlager 223..-E1-K-T41A, symmetrisch mit Käfigführungsring, für schwingende Beanspruchung mit eingeengten Durchmessertoleranzen, mit kegeliger Bohrung
Suffixbeschreibungen
E1Increased Capacity Design
XLX-Life
KTapered Bore, Taper 1:12
T41ASpherical Roller Bearings For Vibrating Screens (C4 Clearance), Old Designation is C4.F80
Das 22320-E1-XL-K-T41A FAG ist ein Pendelrollenlager. Dieser Lagertyp hat einen massiven Innenring, der auf zwei Reihen von symmetrischen Rollen in einem massiven Außenring läuft. Der Außenring hat eine konkave, kugelförmige Laufbahn. Diese Bauweise kompensiert eventuelle Fluchtungsfehler und Wellendurchbiegungen. Pendelrollenlager können besonders hohen radialen Belastungen standhalten. Außerdem können sie Axialkräfte in beiden Richtungen aufnehmen.
Das 22320-E1-XL-K-T41A FAG ist ein X-life-Lager. X-life-Lager bieten aufgrund einer speziellen Innenkonstruktion eine bessere Leistung als normale Pendelrollenlager. Laufflächen, Stahlqualität und Walzkörper sind von höherer Qualität. X-life-Lager kombinieren eine höhere Belastbarkeit mit einer längeren Lebensdauer. Die Lager erzeugen weniger Wärme und ermöglichen höhere Geschwindigkeiten. Schließlich ermöglichen X-life-Lager im Vergleich zu normalen Pendelrollenlagern längere Wartungsintervalle.
Das 22320-E1-XL-K-T41A FAG ist für den Einsatz in vibrierenden Maschinen wie Straßenwalzen, Sägegattern und Vibrationssieben konzipiert. Dieses besonders robuste Lager kann sehr hohen Belastungen, Geschwindigkeiten, Beschleunigungen und Fliehkräften standhalten. Dynamische Winkelabweichungen von bis zu 0,15° können unterstützt werden. Außerdem ist das 22320-E1-XL-K-T41A FAG schmutz- und feuchtigkeitsbeständig. Dieses Lager garantiert Spitzenleistungen unter anspruchsvollen Betriebsbedingungen.
